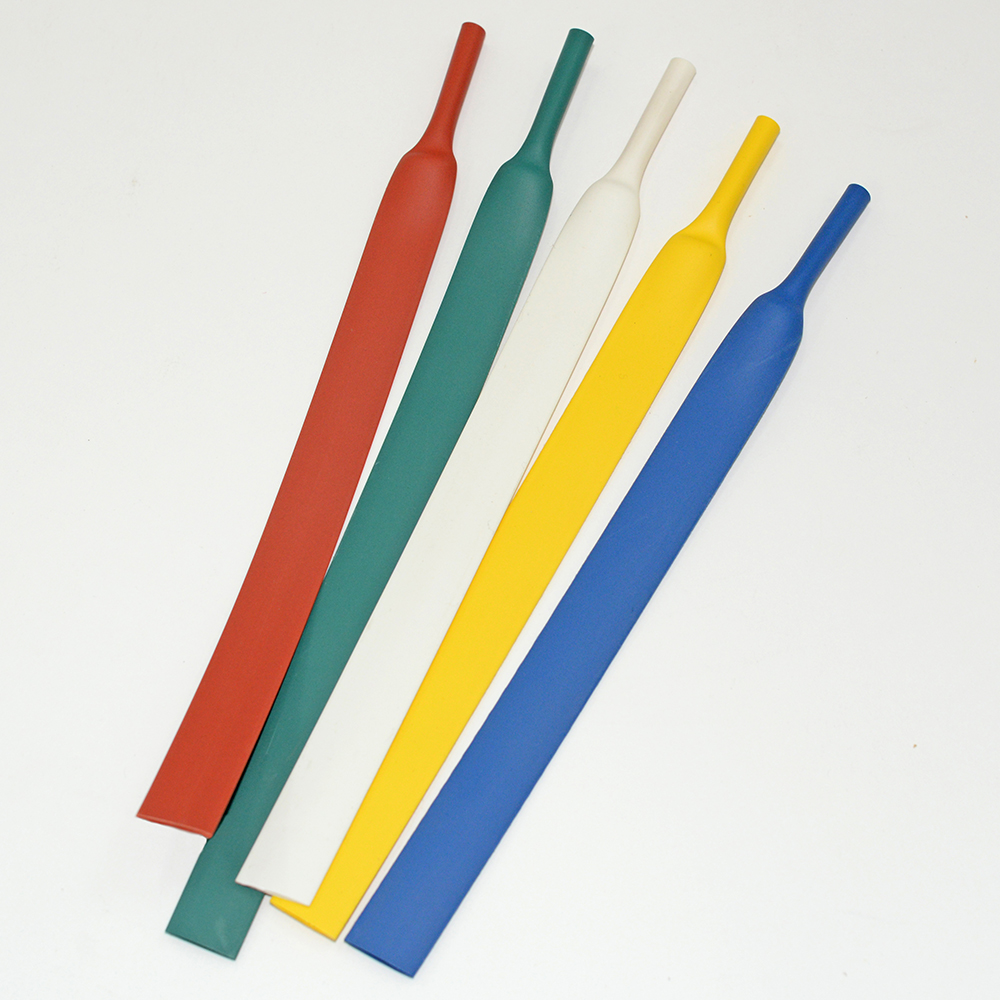

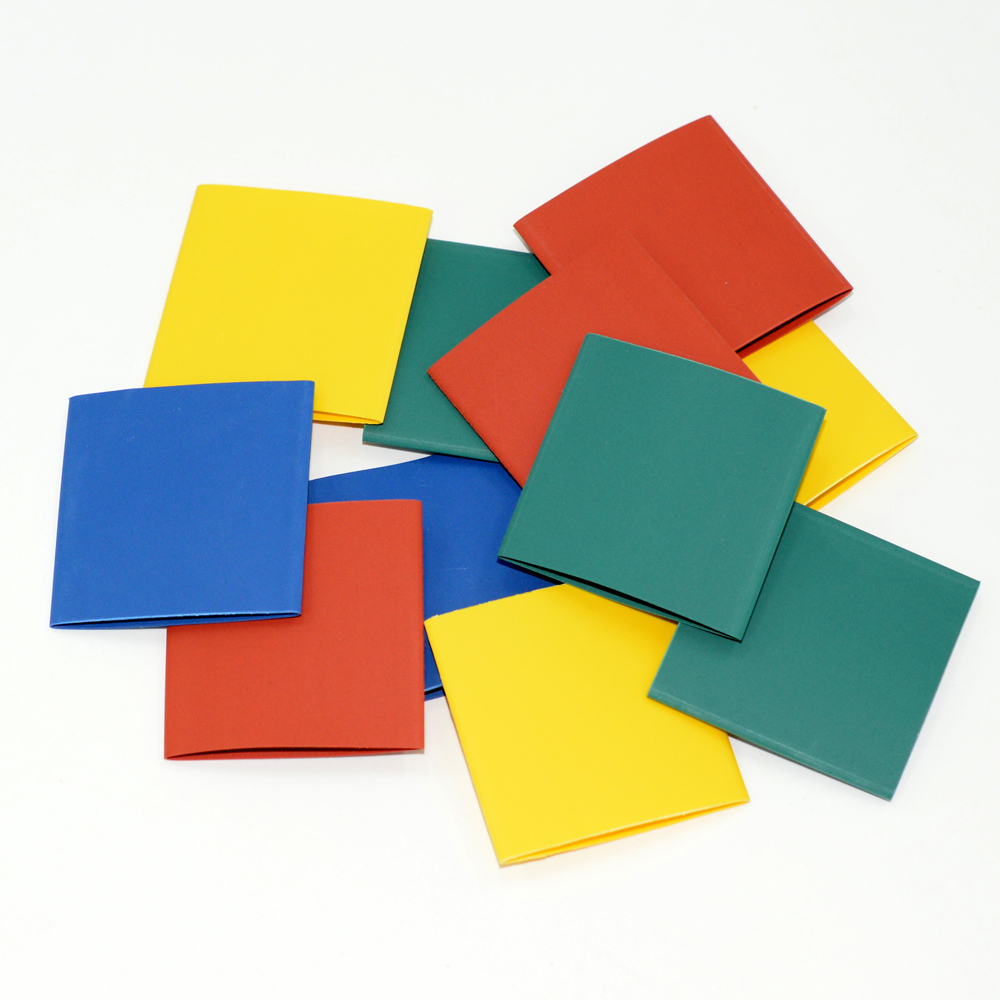

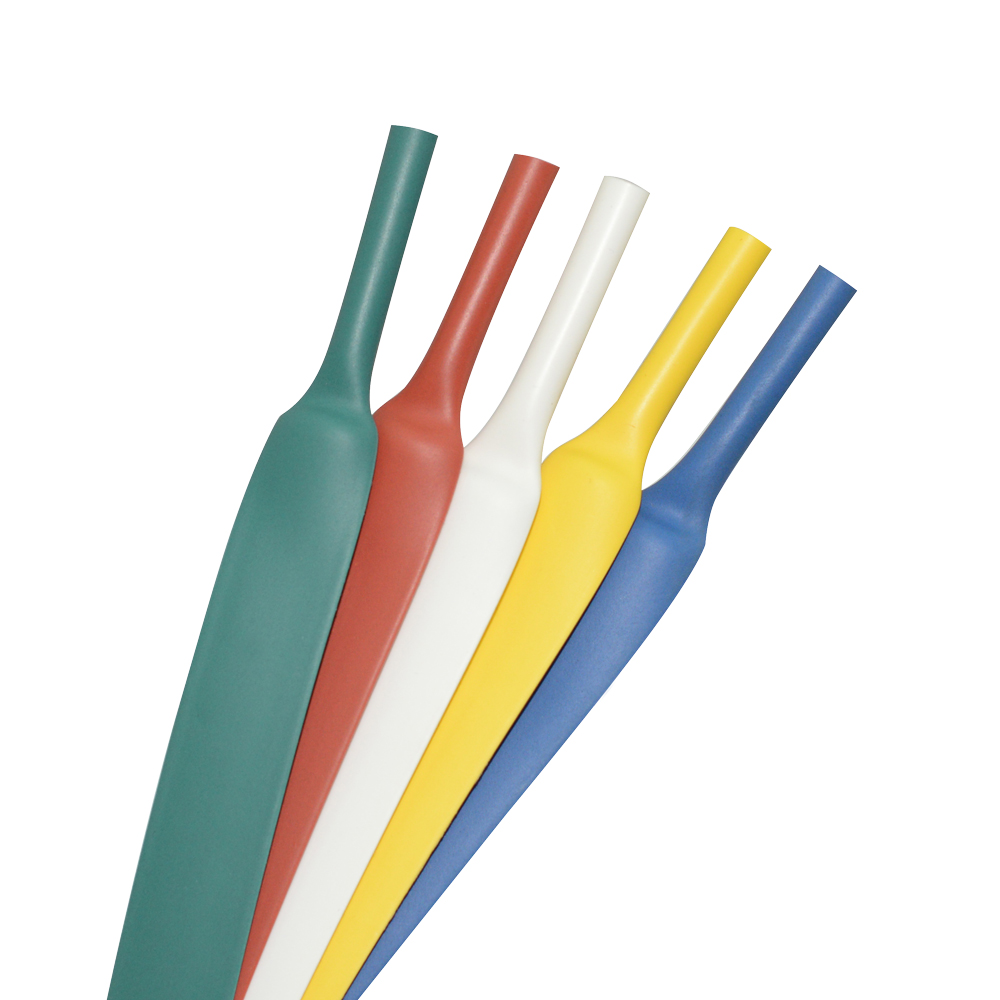

Тонкостенная термоусадочная трубка из композиции сшитых полиолефинов с добавлением неорганических антипиренов, подавляющих горение, которые чуть менее эффективны, чем антипирены галогенного ряда, но зато нетоксичны.
Трубка ТУТнг ГОСТ (LS/HF) — самый недорогой вариант для ситуаций, где нет необходимости в особых электрических свойствах применяемых трубок, но есть особые требования к пожаробезопасности оборудования и помещений эксплуатации.
Трубка нашла применение в комплектации концевых и соединительных кабельных муфт до 1 кВ, применяется при монтаже бытовой и промышленной электропроводки, при производстве кабельной арматуры и электромеханического, осветительного, распределительного оборудования.
Трубка применяется для маркировки кабельных жил, формирования декоративного и защитного покрытия.
По результатам продаж нашей компании, это наиболее востребованная в промышленности тонкостенная трубка.
Стенка трубки ТУТнг ГОСТ (LS/HF) толще и прочнее, а материал плотнее, чем у трубки ТУТ. В этом смысле ТУТнг ГОСТ (LS/HF) ближе к эталонным высококачественным трубкам ТСТ. Трубка ТУТнг ГОСТ (LS/HF) дешевле ТСТ за счет разницы в качестве красителей: трубка ТСТ более яркая и не выцветает на солнце.

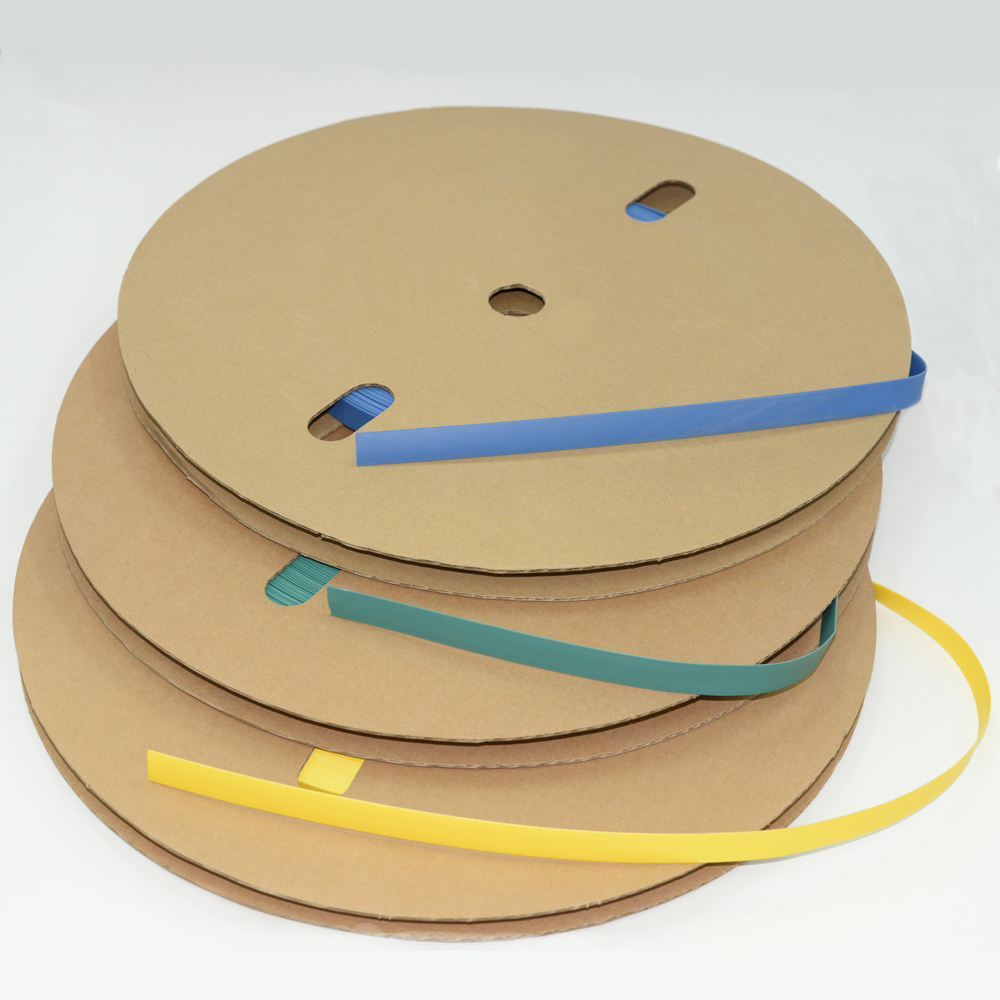

Трубка ТУТнг ГОСТ (LS/HF) поставляется в бухтах.
Цвет:
- черный,
- белый,
- серый,
- красный,
- желтый,
- синий,
- зеленый,
- фиолетовый,
- прозрачный.
Внимание: прозрачная трубка не подавляет горение.
Не подлежит обязательной сертификации.
| Свойства | Метод тестирования | Результат |
|---|---|---|
| Прочность на растяжение | ASTM D2671 | ≥ 10,0 мПа |
| Удлинение до разрыва | ASTM D2671 | > 300% |
| Прочность на растяжение после нагрева | UL 224 (+158°C х 168 часов) | > 7,0 мПа |
| Удлинение до разрыва после нагрева | UL 224 (+158°C х 168 часов) | > 100% |
| Тепловой шок | UL 224 (+250°C х 4 часа) | Не капает, не стекает |
| Электрическая прочность | IEC 243 | > 20 кВ/мм |
| Объёмное электрическое сопротивление | IEC 93 | > 1014 Ом·см |
| Подавление (замедление) горения | - | Есть |
| Продольная усадка | ASTM D2671 | Не более 15% |
| Водопоглощение | ASTM D570 | < 0,5% |
| Экологическая безопасность | RoHS | Не содержит: Cd, Hg, Pb, Cl, Br, Cr6+, PBB, PBDE |
ВНИМАНИЕ! Трубка ТУТнг ГОСТ (LS/HF) продаётся ТОЛЬКО целыми бухтами!
| Размерный ряд для заказа | Внутренний диаметр, мм | Минимальная толщина стенки после усадки, мм | Стандартная упаковка | |
|---|---|---|---|---|
| До усадки, min | После усадки, max | Бухта, м | ||
| Ø 1.0 / 0.5 | 1.5 ± 0.2 | 0.65 | 0.28 | 200 |
| Ø 1.5 / 0.75 | 1.9 ± 0.2 | 0.75 | 0.32 | 200 |
| Ø 2.0 / 1.0 | 2.5 ± 0.2 | 1.0 | 0.35 | 200 |
| Ø 2.5 / 1.25 | 3.0 ± 0.2 | 1.25 | 0.38 | 200 |
| Ø 3.0 / 1.5 | 3.5 ± 0.2 | 1.5 | 0.40 | 200 |
| Ø 3.5 / 1.75 | 4.0 ± 0.2 | 1.75 | 0.42 | 200 |
| Ø 4.0 / 2.0 | 4.5 ± 0.2 | 2.0 | 0.45 | 200 |
| Ø 4.5 / 2.25 | 5.0 ± 0.2 | 2.25 | 0.50 | 200 |
| Ø 5.0 / 2.5 | 5.5 ± 0.2 | 2.5 | 0.55 | 100 |
| Ø 6.0 / 3.0 | 6.5 ± 0.2 | 3.0 | 0.55 | 100 |
| Ø 7.0 / 3.5 | 7.5 ± 0.3 | 3.5 | 0.55 | 100 |
| Ø 8.0 / 4.0 | 8.5 ± 0.3 | 4.0 | 0.60 | 100 |
| Ø 10 / 5 | 10.5 ± 0.3 | 5.0 | 0.60 | 100 |
| Ø 12 / 6 | 12.5 ± 0.3 | 6.0 | 0.60 | 100 |
| Ø 13 / 6.5 | 13.5 ± 0.3 | 6.5 | 0.60 | 100 |
| Ø 15 / 7.5 | 15.5 ± 0.3 | 7.5 | 0.70 | 100 |
| Ø 16 / 8 | 16.5 ± 0.4 | 8.0 | 0.70 | 100 |
| Ø 18 / 9 | 18.5 ± 0.4 | 9.0 | 0.70 | 100 |
| Ø 20 / 10 | 21.0 ± 0.5 | 10.0 | 0.80 | 100 |
| Ø 22 / 11 | 23.0 ± 0.5 | 11.0 | 0.80 | 100 |
| Ø 25 / 12.5 | 26.0 ± 0,5 | 12.5 | 0.90 | 50 |
| Ø 28 / 14 | 29.0 ± 0,5 | 14.0 | 0.90 | 50 |
| Ø 30 / 15 | 31.5 ± 1.0 | 15.0 | 0.95 | 50 |
| Ø 35 / 17.5 | 36.5 ± 1.0 | 17.5 | 1.00 | 50 |
| Ø 40 / 20 | 41.5 ± 1.0 | 20.0 | 1.00 | 50 |
| Ø 50 / 25 | 51.0 ± 1.0 | 25.0 | 1.00 | 25 |
| Ø 60 / 30 | > 60 | 30.0 | 1.30 | 25 |
| Ø 70 / 35 | > 70 | 35.0 | 1.30 | 25 |
| Ø 75 / 37.5 | > 75 | 37.5 | 1.30 | 25 |
| Ø 80 / 40 | > 80 | 40.0 | 1.46 | 25 |
| Ø 90 / 45 | > 90 | 45.0 | 1.46 | 25 |
| Ø 100 / 50 | > 100 | 50.0 | 1.46 | 25 |
| Ø 120 / 60 | > 120 | 60.0 | 1.56 | 25 |
| Ø 150 / 75 | > 150 | 75.0 | 1.56 | 25 |
| Ø 180 / 90 | > 180 | 90.0 | 1.56 | 25 |
| Ø 250 / 125 | > 250 | 125.0 | 1.56 | 25 |
Применение термоусадочной трубки
| Производитель | Мемотерм-ММ | Sumitomo Electric | Рексант | LGW/DLK | Ruichi | Taiwan Yun Lin Electronic Co. |
|---|---|---|---|---|---|---|
| Наименование | ТТЭНГ-С | F-32 | ТУТ Рексант | HST | DRS | K2 |
