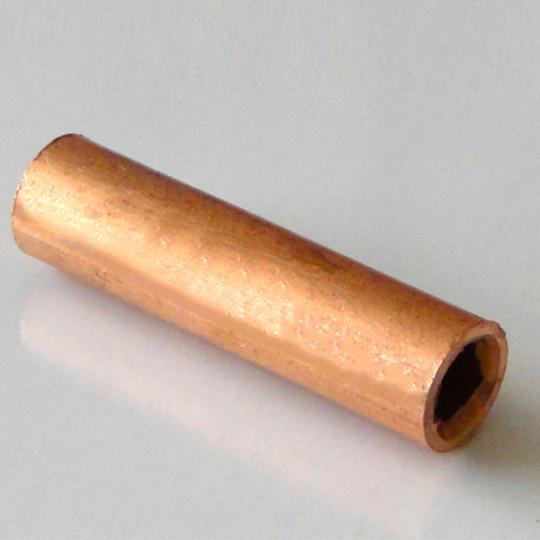

Гильзы кабельные медные ГМ
Материал электротехническая медь мар­ки М2
Покрытие олово-висмутовое лужение (климатическое исполнение «Т2»)
Рабочее напряжение до 35 кВ

Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия

Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386

Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице

Легирование висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия. Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия.

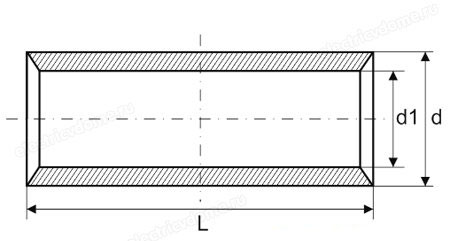

gilzaga shema2

НаименованиеСечение (мм²)Размеры (мм)
L d d1
ГМ 2.5 2.5 2.5 20.0 5.0 2.6
ГМ 4 4 4 20.0 5.0 3.0
ГМ 6 6 6 30.0 6.0 4.0
ГМ 10 10 10 30.0 8.0 5.0
ГМ 16 16 16 30.0 9.0 6.0
ГМ 25 35 25 40.0 11.0 8.0
ГМ 35 35 35 50.0 12.0 9.0
ГМ 50 70 50 50.0 14.0 11.0
ГМ 70 95 70 53.0 16.0 13.0
ГМ 95 120 95 67.0 19.0 15.0
ГМ 120 150 120 67.0 22.0 17.0
ГМ 150 185 150 67.0 25.0 19.0
ГМ 185 240 185 75.0 27.0 21.0
ГМ 240 300 240 75.0 32.0 24.0
